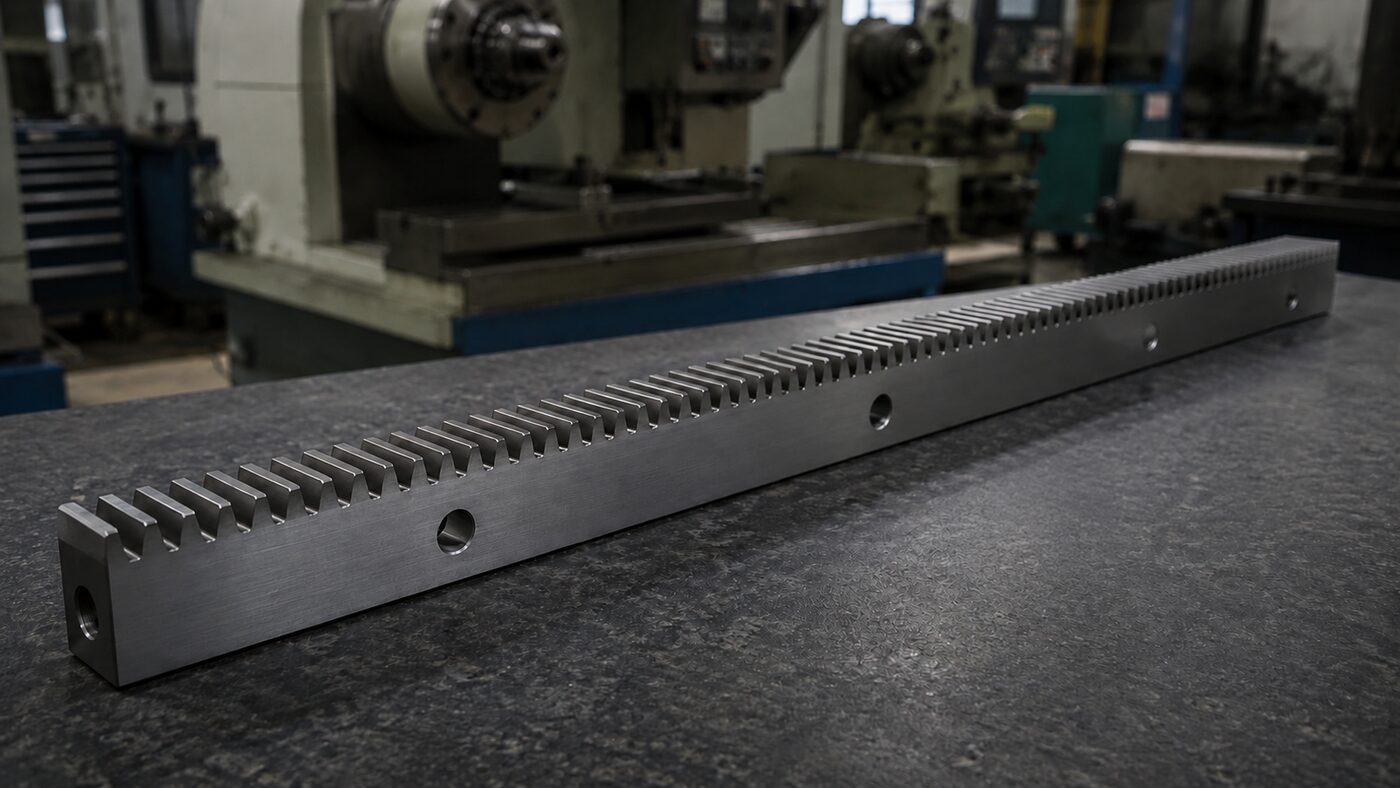

Цельные зубчатые рейки
Детали заданной длины, сечения и параметров зубчатого профиля.
Зубчатые детали на заказ

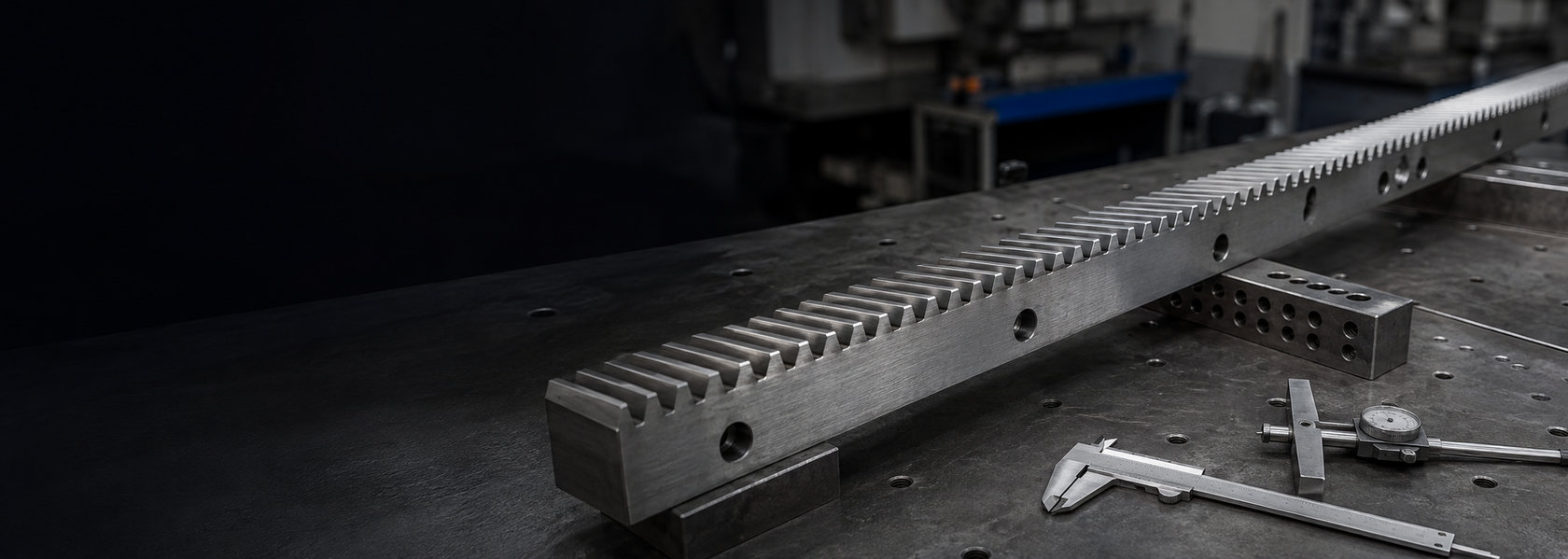

Изготовление зубчатых реек по чертежам

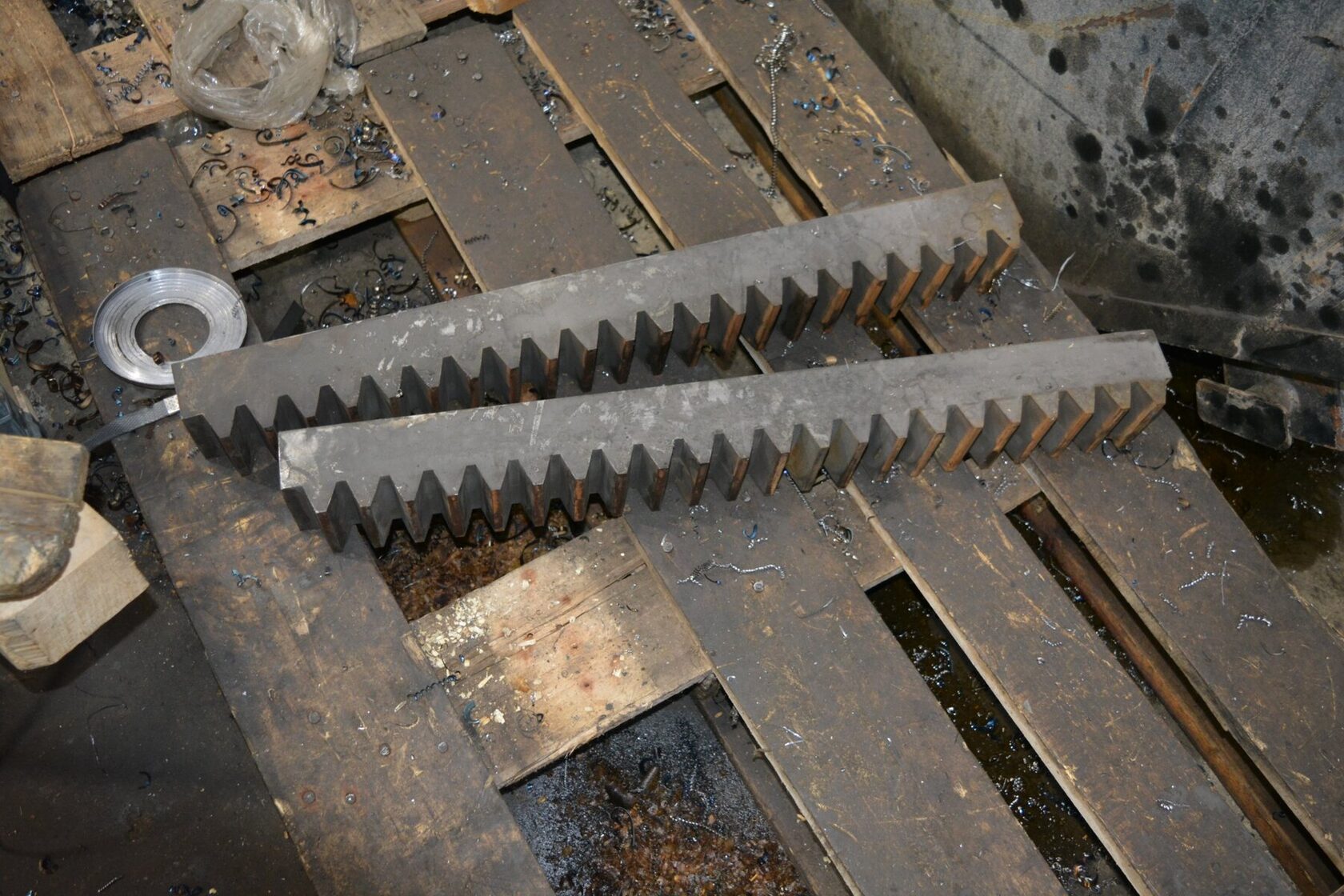

Изготавливаем зубчатые рейки с прямыми зубьями по документации и образцам заказчика. Принимаем единичные ремонтные позиции и небольшие партии.
Какие рейки можно заказать
Посадочная страница отвечает только на запросы по зубчатым рейкам. Шестерни, венцы и передачи описаны отдельно, поэтому тематика страниц не пересекается.
Секционные рейки
Комплект деталей для набора необходимой рабочей длины по документации заказчика.
Рейки с креплением
Отверстия, пазы и базовые поверхности выполняются по согласованному чертежу.
Ремонтные позиции
Замена изношенной или снятой с производства рейки по образцу и данным об узле.
Рейка и шестерня
Можно рассмотреть изготовление сопряжённой шестерни по параметрам пары.
Небольшие партии
Одинаковый профиль и согласованный контроль для комплекта деталей.
Параметры зубчатой рейки для расчёта
Лучший исходный документ — рабочий чертёж с базами, допусками и требованиями к профилю. Если его нет, приложите образец и сведения о сопряжённой шестерне.
- модуль и параметры исходного контура;
- число зубьев или рабочая длина;
- ширина зубчатого венца и сечение рейки;
- материал и требования к термообработке;
- класс точности и контролируемые параметры;
- расположение отверстий, пазов и баз.
Как изготавливаем зубчатую рейку
Проверяем чертёж
Сверяем профиль зуба, габариты, материал и базы.
Готовим заготовку
Формируем основные поверхности и технологические базы.
Нарезаем зубья
Подбираем зубонарезную операцию и инструмент под заданный профиль.
Выполняем сопряжённые операции
Обрабатываем отверстия, пазы и посадочные поверхности по чертежу.
Контролируем
Проверяем согласованные размеры и параметры зубчатого профиля.
Что особенно важно для работоспособности
Шаг зубьев
Погрешность шага влияет на плавность движения и контакт с сопряжённой шестернёй.
Положение профиля
Зубчатая линия должна быть связана с базовыми поверхностями так, как задано на чертеже.
Монтажные базы
Отверстия, нижняя плоскость и боковые поверхности определяют положение рейки в механизме.
Частые вопросы
Можно изготовить зубчатую рейку по образцу?
Да, возможность оцениваем по состоянию образца и данным о сопряжённой шестерне. Для изношенной детали желательно предоставить чертёж или параметры исходного профиля.
Делаете отверстия и пазы для крепления?
Да, если они указаны на чертеже и входят в согласованный маршрут изготовления.
Можно заказать рейку вместе с шестернёй?
Можно рассмотреть комплект. Для расчёта нужны параметры зацепления, чертежи обеих деталей и требования к взаимной работе.
Какие максимальные модуль и длина?
Допустимые параметры зависят от сочетания модуля, длины, сечения, материала и требований к точности. Проверяем возможность по конкретному чертежу.
Рассчитаем изготовление зубчатой рейки
Пришлите чертёж или фотографии образца, укажите модуль, рабочую длину, материал, количество и данные о сопряжённой шестерне.
