Изготавливаем шестерни и зубчатые колёса в Ижевске по чертежам, 3D-моделям и согласованным образцам — от одной детали до партии. Можно заказать изготовление детали целиком или нарезку зубьев на вашей заготовке. Материал, термообработку и требования к точности принимаем по документации. Для расчёта приложите исходные данные и укажите количество. После проверки задания сообщим стоимость с НДС и срок; готовые детали отправляем по России.

Что получает заказчик

Экономия

Стоимость рассчитываем по технологии, материалу, точности и количеству после проверки задания.

Технолог проверит чертёж или образец, уточнит недостающие параметры и объяснит, что нужно согласовать до запуска.

Консультация

Контроль выполняем по размерам и параметрам, указанным в согласованной документации.

Качество

готовые зубчатые колёса маркируем, консервируем и передаём транспортной компании в ижевске.

Доставка

срок по зубчатым колёсам подтверждаем после проверки геометрии и загрузки оборудования.

Срок

в договоре указываем тип колеса, материал, точность, операции контроля, стоимость и срок.

Договор

Производство зубчатых колёс: оборудование и маршрут

Маршрут обработки

Заготовку последовательно обрабатываем на токарном, фрезерном и зубообрабатывающем оборудовании; маршрут зависит от профиля и точности зубьев.

Другие операции

Дополнительные операции — шпоночные пазы, шлицы, термообработку и финиш — согласуем по чертежу до расчёта заказа.

Фото работ

Номенклатура зубчатых деталей

Цилиндрические и конические шестерни

Зубчатые пары

Шлицевые детали

Прямозубые и косозубые цилиндрические шестерни, а также конические шестерни с прямым и круговым зубом

Цилиндрическая прямозубая и коническая прямозубая пары для редукторов и приводов

Прямобочные шлицевые валы, втулки и ступицы с внутренними шлицами по чертежам заказчика

ООО «Эвольвент» изготавливает зубчатые детали по чертежам, моделям и образцам заказчика:

Изготавливаем детали по чертежам и техническому заданию заказчика. Возможность производства подтверждаем после проверки документации.

Какие зубчатые детали изготавливаем

Изготавливаем отдельные шестерни и зубчатые колёса, а также согласованные пары для редукторов и приводов. Если нужен зубчатый вал, у которого венец выполнен заодно с валом, перейдите к изготовлению вал-шестерней. Для сопряжённой пары желательно прислать документацию на оба элемента. Если заказана одна деталь по изношенному образцу, дополнительно нужны данные второй детали и межосевое расстояние: по одному образцу нельзя надёжно восстановить исходный профиль зацепления.

Для узлов соединения валов изготавливаем также зубчатые муфты, обоймы и втулки по чертежам заказчика. Примеры изготовленных шестерён и зубчатых пар собраны в разделе «Наши работы».

Изготовление шестерни: какие данные нужны для расчёта

По чертежу или 3D-модели

Параметры зацепления: тип шестерни, модуль, число зубьев; для косого зуба — угол и направление. Для цилиндрических эвольвентных шестерён — исходный контур и смещение профиля, если они заданы на чертеже.
Геометрия и посадки: наружный диаметр, ширина венца, отверстие или шейки, шпоночные пазы и шлицы.
Требования и объём: материал, твёрдость и термообработка, точность и количество по каждой позиции.

По образцу
Приложите фотографии детали и узла, основные размеры и сведения о сопряжённой детали. Износ может менять размеры зубьев и посадок, поэтому исходные параметры уточняются до изготовления.

Только зубонарезка на заготовке заказчика
Можно заказать отдельное нарезание зубьев на вашей заготовке. Для расчёта пришлите чертежи готовой детали и заготовки, количество, марку материала, сведения о термообработке и текущую твёрдость. До передачи согласуем базовые поверхности, размеры и припуски. Подробнее — зубонарезные работы.

Перед отправкой образца или заготовок свяжитесь с нами: согласуем комплектность и способ передачи.

Если части данных нет, приложите имеющиеся документы: при проверке отметим, что необходимо уточнить.

Материал и термообработка — по документации

Марку материала, твёрдость и вид термообработки принимаем по чертежу и условиям работы узла; без согласования материал не заменяем. При подготовке технологии учитываем припуски, возможные деформации после термообработки, посадочные поверхности, шпоночные и шлицевые элементы. Термообработку организуем через профильных партнёров, если она предусмотрена документацией.

Этапы производства зубчатых колёс

Маршрут изготовления шестерни формируем от её конструкции. Для колеса со ступицей сначала создаём точные базы и отверстие, для вал-шестерни — обрабатываем центровые и посадочные шейки, для внутреннего венца готовим доступ под долбяк. Далее нарезаем профиль выбранным способом, выполняем предусмотренную термообработку и возвращаемся к финишным поверхностям. Контроль включает размеры заготовки, биение венца и параметры зубьев по чертежу; для партии сохраняем одну схему установок.

От чего зависят стоимость и срок

На расчёт влияют тип зацепления, модуль, диаметр и ширина венца, материал, термообработка, требуемая точность, посадки, количество, объём предварительной мехобработки и необходимость изготовления оснастки. Стоимость не определяем только по фотографии: для точного предложения проверяем чертёж или образец и согласуем состав работ, цену с НДС и срок изготовления.

Заказ от 1 детали и серийные партии

Единичные детали и опытные образцы запускаем по согласованной документации; для повторных и серийных заказов сохраняем параметры маршрута и контроля. Производство находится в Ижевске, отгрузка — транспортной компанией по России. Дистанционное оформление подходит, если есть чертёж или 3D-модель; образец можно отправить после предварительного согласования.

Примеры изготовленных шестерён

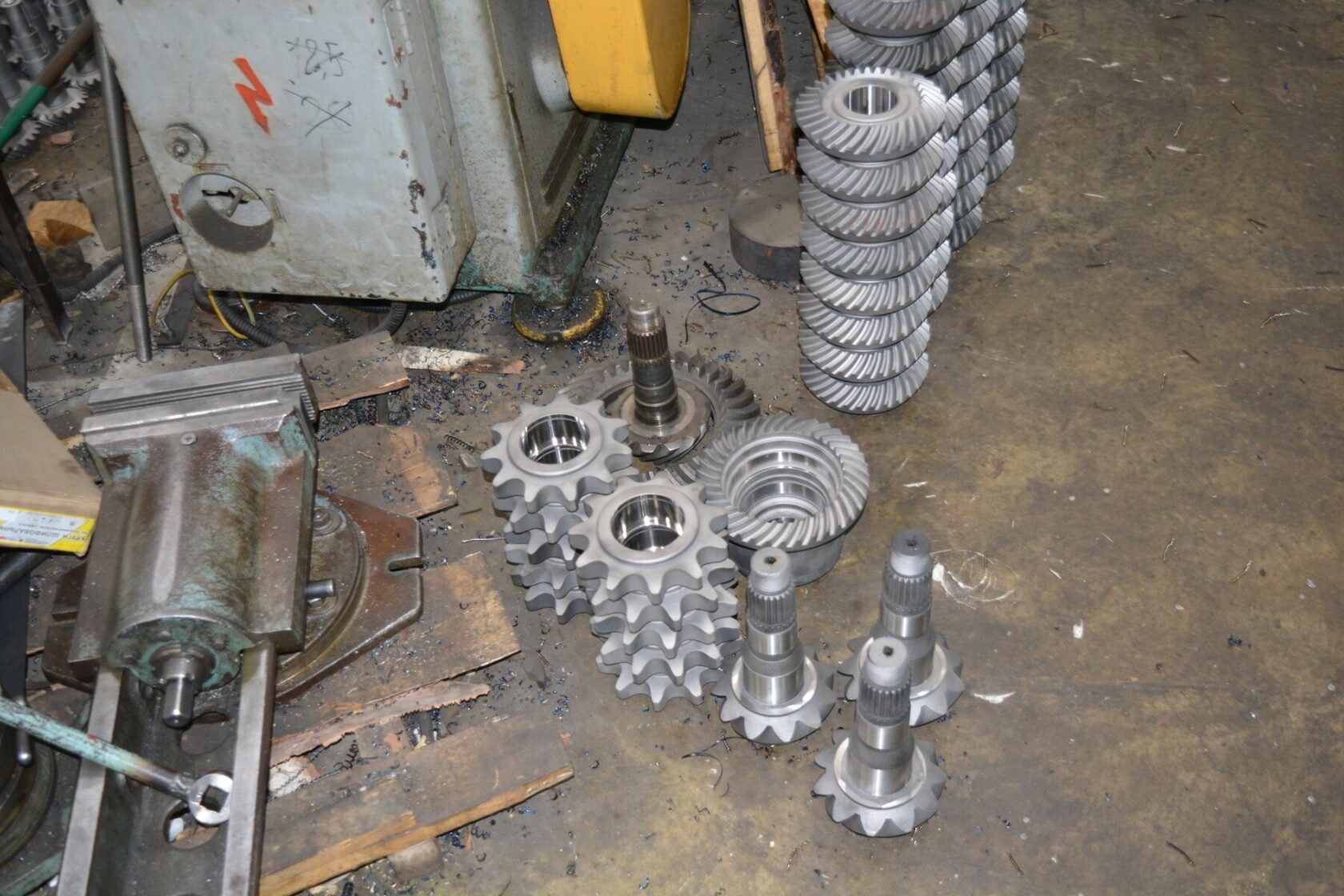

Комплект шестерён и валов-шестерён после зубонарезной обработки — ООО «Эвольвент» — Фото из портфолио ООО «Эвольвент»: детали разных типоразмеров после зубонарезной обработки.

Комплект шестерён и валов-шестерён по чертежам

На фотографии — изготовленные по чертежам заказчика шестерни и валы-шестерни после зубонарезной обработки. Работа выполнена на производстве ООО «Эвольвент» в Ижевске.

Для аналогичного комплекта. Приложите чертежи всех деталей и укажите количество по каждой позиции. Если шестерни образуют пары, отметьте сопряжённые детали и добавьте сборочный чертёж либо данные установки в узле. Параметры зубьев, посадок и термообработки нужны для согласования состава работ до расчёта.

Комплект и другие изготовленные детали в портфолио

Комплект конических и цилиндрических шестерён

Изготовили комплект по документации заказчика. В производственный маршрут вошли зубонарезание, предусмотренная документацией термообработка и чистовые операции.

Для расчёта комплекта пришлите чертежи всех позиций, количество каждой детали и сведения о сопряжённых парах. Так можно согласовать обработку и состав заказа до запуска в производство.
