Нарезка наружных зубьев по чертежам

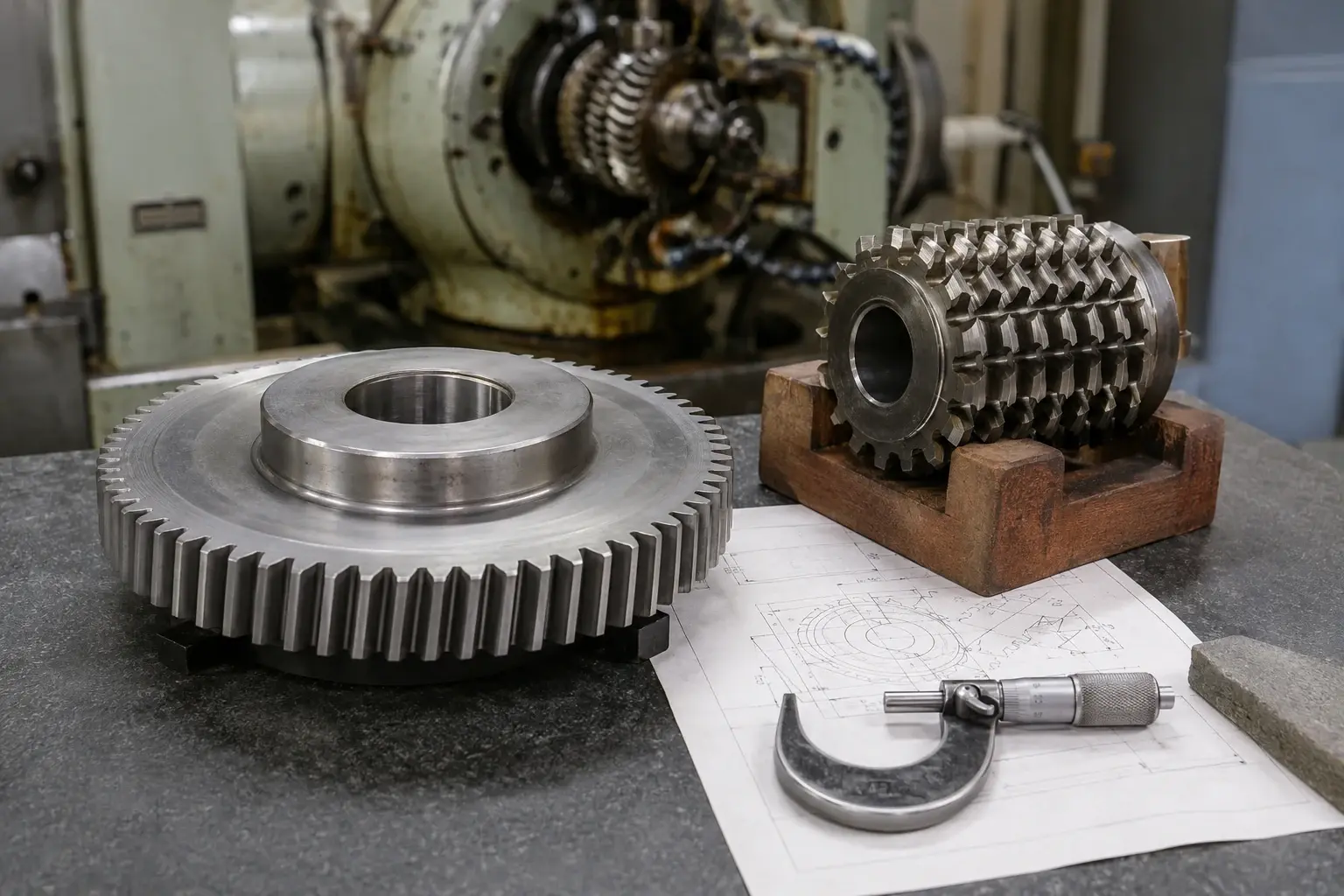

Зубофрезерные работы и зубофрезерование
Нарезаем наружные прямые и косые зубья на шестернях, зубчатых колёсах, венцах и вал-шестернях. Выполняем заказы от 1 детали на производстве в Ижевске, готовые изделия отправляем по России.
Какие детали обрабатываем зубофрезерованием
Зубофрезерование применяем для наружных цилиндрических зубьев. Для внутренних зубьев рассмотрите зубодолбёжные работы: возможность обработки зависит от профиля, глубины и выхода инструмента.
Шестерни
Штучные детали и партии для приводов, редукторов, станков и ремонтных задач.
Вал-шестерни
Нарезка зубчатого венца на подготовленном валу с привязкой к посадочным поверхностям.
Зубчатые венцы
Наружные венцы и кольцевые детали с контролем размеров, указанных в документации.
Прямозубые детали
Наружный эвольвентный профиль с прямым направлением зуба методом обкатки.
Косозубые детали
Обработка с учётом угла и направления наклона зуба, ширины венца и баз детали.
Пример выполненной работы
Крупное косозубое колесо
Колесо установлено по базовым поверхностям; наружные косые зубья нарезаны червячной фрезой. Материал, модуль, число и угол зубьев заданы чертежом.
Для расчёта похожей детали приложите чертёж с шириной венца, посадками, углом и направлением наклона зубьев.
Смотреть пример в разделе «Наши работы»Что нужно указать для расчёта
Лучше прислать полный чертёж детали: на выбор технологии влияют не только параметры зубьев, но и ступени, бурты, отверстия, посадки и состояние заготовки.
- модуль, число зубьев и угол профиля;
- прямой зуб либо угол и направление наклона;
- коэффициент смещения, если он задан;
- ширина венца, наружный диаметр и габариты детали;
- посадочные поверхности, шпонки, шлицы и базовые размеры;
- степень точности, допуски, биение и контрольные размеры;
- материал, термообработка и требуемая твёрдость;
- количество деталей и состояние заготовки.
Как проходят зубофрезерные работы
Проверка документации
Сверяем профиль, размеры, точность, материал и связь зубчатого венца с базами детали.
Проверка технологичности
Оцениваем модуль, диаметр, ширину венца, угол зуба, подход и выход инструмента.
Подготовка заготовки
Согласуем токарные и фрезерные операции, базы и припуски перед зубонарезанием.
Подбор наладки
Выбираем инструмент и рассчитываем наладку для заданного числа зубьев и геометрии.
Зубофрезерование
Наружные цилиндрические зубья формируем методом обкатки, в том числе на зубофрезерном станке 5К32. Станок, инструмент и наладку выбираем по геометрии детали.
Контроль
Проверяем согласованные параметры зубчатого венца, посадки и биение по документации.
Последующие операции
При необходимости согласуем термообработку и финишную обработку базовых поверхностей.
Отгрузка
Упаковываем готовые детали и отправляем транспортной компанией из Ижевска по России.
Что влияет на возможность и стоимость обработки
Модуль и диаметр
Сочетание модуля, числа зубьев и диаметра определяет выбор станка, инструмента и наладки.
Подход и выход фрезы
Можно ли нарезать зубья вплотную к бурту? Возможность зависит от места для подхода и выхода червячной фрезы. Укажите на чертеже расстояния до соседних ступеней и размеры канавок: без этих данных обработку у бурта подтвердить нельзя.
Косой зуб
Для расчёта нужны угол и направление наклона, а также достаточная ширина и доступность венца.
Материал и твёрдость
Марка материала и состояние заготовки влияют на режим обработки и последовательность операций.
Точность заготовки
Соосность зубчатого венца, отверстия и посадочных шеек, а также торцевое биение зависят от подготовки технологических баз и установки детали.
Количество деталей
Единичный заказ и партия требуют разного распределения затрат на подготовку инструмента и наладки.
Частые вопросы
Можно заказать только нарезку зубьев на своей заготовке?
Да, рассматриваем зубофрезерование на заготовках заказчика. Пришлите чертежи готовой детали и заготовки, укажите материал, выполненную термообработку и известную фактическую твёрдость. До передачи заготовок согласуем базовые поверхности, припуски, подход и выход фрезы, состав работ и способ доставки.
Можно заказать зубофрезерование одной детали?
Да, один зубчатый венец или одну вал-шестерню можно принять в работу. Для единичной наладки особенно важен полный чертёж с базами и зонами выхода фрезы; по изношенному образцу сначала проверяем, можно ли надёжно восстановить исходный профиль.
Нарезаете прямые и косые зубья?
Да, зубофрезерование применяем для наружных прямых и косых цилиндрических зубьев. Для косозубого колеса сохраните обозначение модуля из чертежа: нормальный mₙ и торцовый mₜ различаются. Укажите угол и направление наклона зубьев, угол профиля и заданное смещение. Возможность обработки подтверждаем после проверки геометрии детали и доступной оснастки.
Чем зубофрезерование отличается от зубодолбления?
Зубофрезерование в данном разделе используется для наружного цилиндрического профиля. Внутренние зубья обычно выполняются зубодолблением на другом оборудовании.
Можно изготовить зубья по образцу?
Можно рассмотреть такую работу, если по образцу удаётся определить исходную геометрию. Износ может искажать профиль, поэтому иногда нужны ответная деталь или дополнительные параметры узла. Перед отправкой согласуйте возможность работы, доставку и получателя через порядок передачи образца.
Когда выполняется термообработка?
Последовательность зависит от материала, твёрдости и требований чертежа. Маршрут согласуем до запуска, чтобы учесть припуски и возможные изменения размеров.
От чего зависят цена и срок?
На расчёт влияют модуль, число и направление зубьев, габариты, материал, точность, состояние заготовки, количество деталей, инструмент и наладка. Подготовку заготовки, термообработку и последующие операции согласуем отдельно. В предложении указываем состав работ, стоимость с НДС и срок изготовления.
Рассчитаем зубофрезерные работы
Пришлите чертёж готовой детали и количество. Если заготовка ваша, приложите её чертёж или укажите фактические размеры, материал и твёрдость. После технической проверки согласуем состав операций, стоимость с НДС и срок изготовления.
