Шейки валов и осей
Финишная обработка цилиндрических участков по заданным диаметрам и требованиям поверхности.
Финишная обработка деталей
Круглошлифовальные работы на заказ

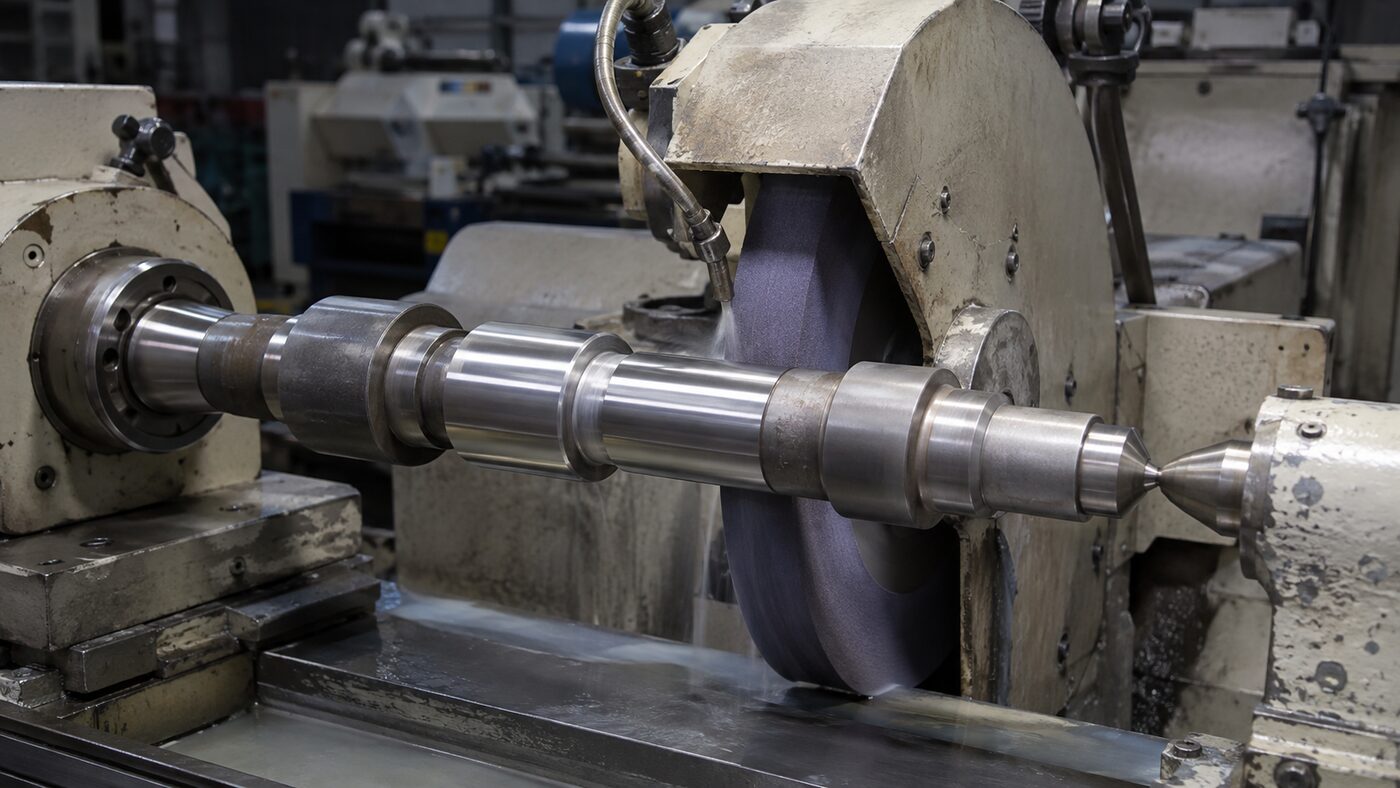

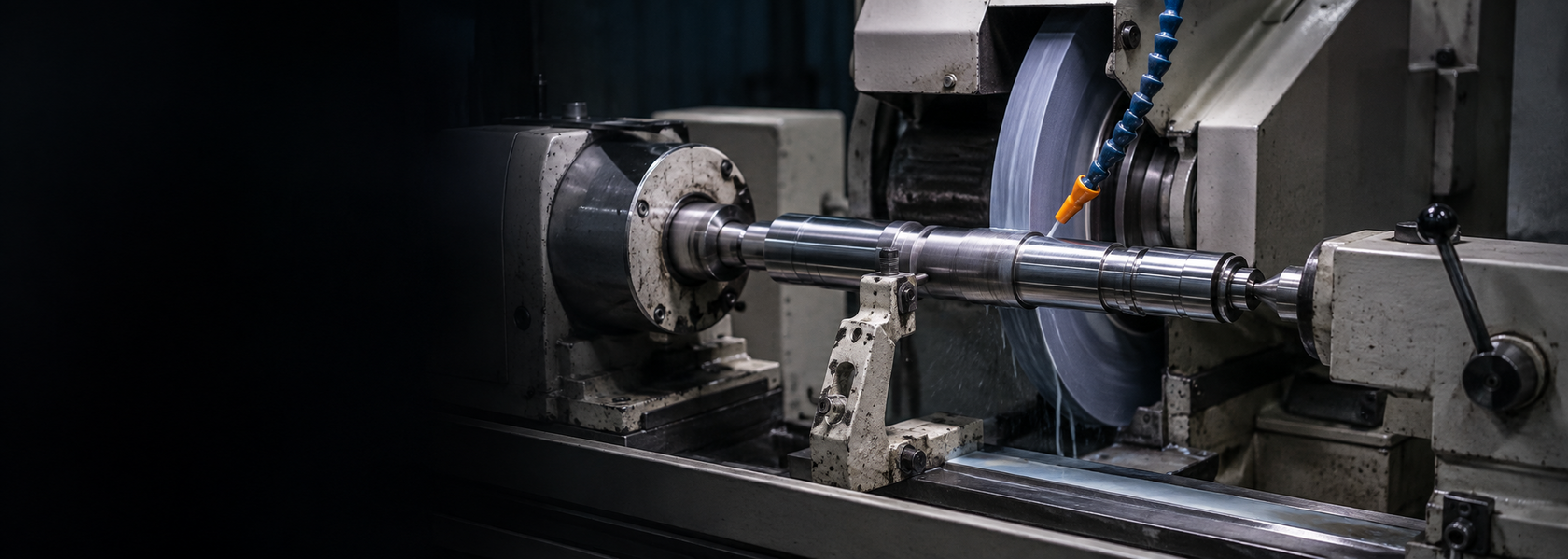

Выполняем наружное круглое шлифование валов, осей, втулок и вал-шестерён по чертежам заказчика. Работаем с единичными деталями и небольшими партиями.
Какие поверхности шлифуем
Укажите, требуется наружное круглое шлифование готовой заготовки или изготовление детали с предыдущими операциями. Объём работ согласуем по чертежу и состоянию заготовки.
Посадочные места
Поверхности под подшипники, втулки, ступицы и другие сопрягаемые элементы.
Ступенчатые детали
Наружные цилиндрические участки с привязкой к согласованным технологическим базам.
Вал-шестерни
Шлифование посадочных шеек зубчатых валов в составе согласованного маршрута.
Детали после термообработки
Финишное получение размеров после предварительной обработки и термообработки, предусмотренной документацией.
Единичные детали
Рассматриваем ремонтные и снятые с производства позиции по чертежу или образцу.
Что нужно указать для расчёта
Можно ли шлифованием вернуть изношенной шейке исходный диаметр? Шлифование снимает металл: если фактический диаметр уже меньше требуемого, одной этой операции недостаточно. Для оценки пришлите чертёж с конечными размерами, допусками и шероховатостью, фактические диаметры и длины участков, фотографии износа, материал и твёрдость. Укажите базы отсчёта биения и соосности. Возможность обработки и допустимый съём металла проверяем по состоянию детали.
- диаметр и длина каждого шлифуемого участка;
- допуск размера и требуемая шероховатость;
- допуски биения и взаимного расположения;
- материал и состояние после термообработки;
- фактические диаметры перед шлифованием и припуск на каждом участке;
- состояние заготовки, наличие центровых отверстий и поверхностей для установки;
- количество деталей.
Как проходит круглое шлифование
Анализ чертежа
Определяем поверхности, базы, допуски и порядок контроля.
Проверка заготовки
Оцениваем припуск, состояние поверхности и возможность установки.
Подготовка операции
Согласуем установку и последовательность обработки участков.
Шлифование
Получаем заданные наружные диаметры и качество поверхности.
Контроль
Проверяем размеры и геометрические требования, обозначенные в документации.
Почему важны базы и припуск
Недостаточный припуск
Может не позволить убрать следы предыдущей обработки или получить поверхность по всей длине.
Избыточный припуск
Увеличивает объём обработки. Его величину нужно согласовать ещё на предыдущей операции.
Неверная база
Может нарушить соосность и биение относительно рабочих поверхностей детали.
Частые вопросы
Выполняете внутреннее круглое шлифование?
Эта услуга и страница относятся к наружному круглому шлифованию. Возможность другой обработки нужно отдельно проверить по чертежу.
Можно отшлифовать одну деталь?
Да, рассматриваем единичные заказы. Для расчёта необходим чертёж с допусками и данными о текущем состоянии детали.
Можно шлифовать вал-шестерню?
Да, наружные посадочные шейки вал-шестерни можно включить в маршрут после проверки чертежа, баз и состояния детали.
Достаточно указать только диаметр?
Нет. Нужны также длина участка, допуск, шероховатость, требования по биению, материал, термообработка и сведения о припуске.
Рассчитаем круглошлифовальные работы
Пришлите чертёж с допусками и шероховатостью, фактические диаметры до шлифования, материал, твёрдость и количество. Укажите состояние центровых отверстий или других установочных баз. Проверим припуск и возможность установки, согласуем состав операции, стоимость с НДС и срок выполнения.
Цена зависит от числа и размеров шлифуемых участков, припуска, состояния заготовки, требований к точности и количества деталей. После проверки исходных данных согласуем состав работ, цену с НДС и срок изготовления.
Если передаёте деталь на шлифование из другого города, сначала согласуйте её состояние и комплектность. См. как передать образец или заготовку и условия заказа и доставки по России.
