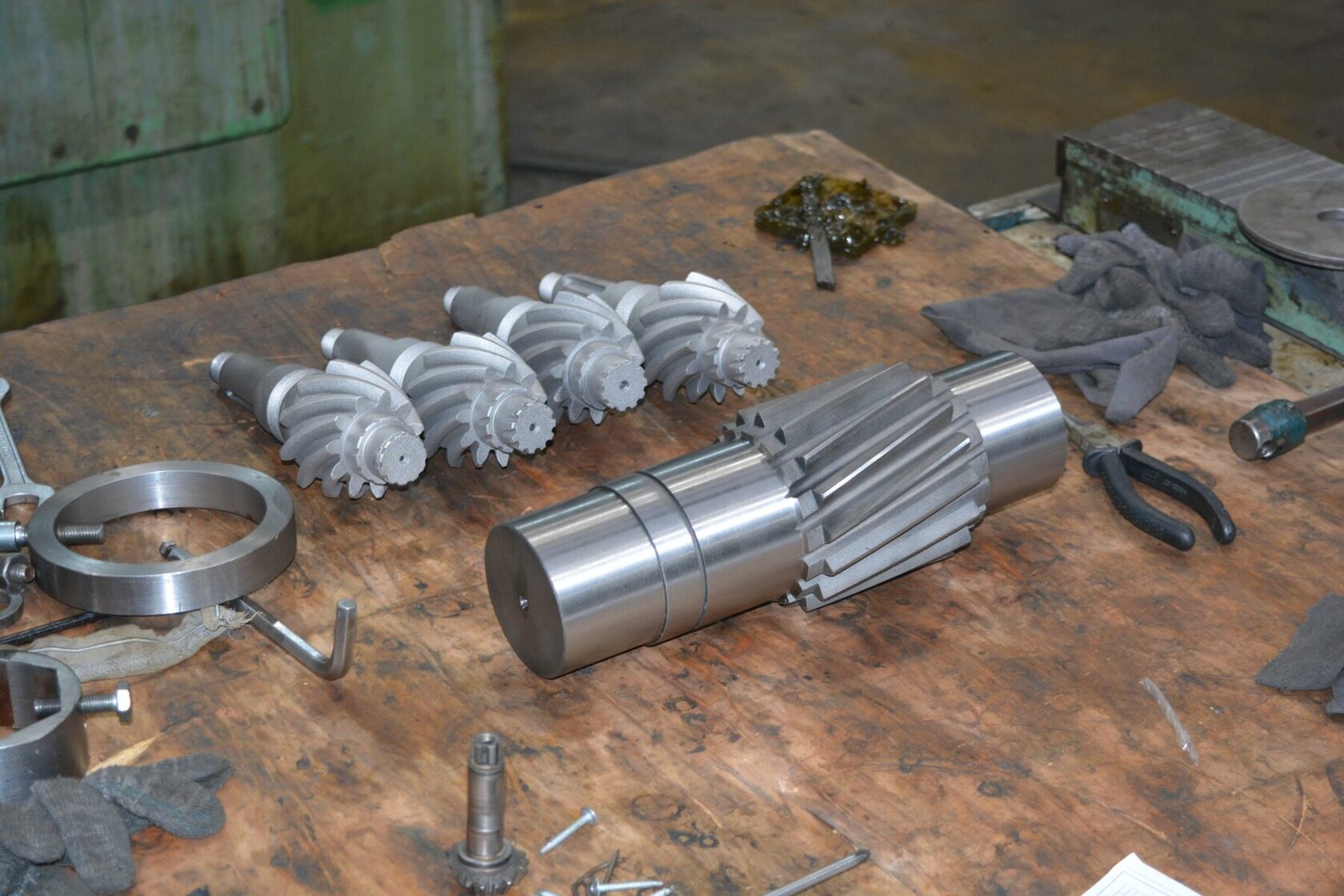

Комплект валов-шестерён

Валы-шестерни и зубчатые детали после механической обработки на производстве ООО «Эвольвент».

Для расчёта аналогичной детали пришлите чертёж с параметрами зубьев, размерами ступеней и посадок, материалом и требованиями к финишной обработке.

Смотреть комплект в разделе «Наши работы»

Два конических вала-шестерни: m2,5 · z16

Изготовили и отгрузили два конических вала-шестерни по чертежам заказчика: два исполнения, по одной детали каждого. Модуль — 2,5; число зубьев — 16.

Для расчёта похожего заказа пришлите чертежи валов-шестерён и данные сопряжённых колёс, материал и требования к обработке.

Отправить чертежи для расчёта

Изготовление вал-шестерней

Отправить чертёж

Что получает заказчик

От 1 шт.

Единичные вал-шестерни и повторные партии по согласованной КД.

Технолог проверит зубчатый профиль, размеры вала, посадки, биение и исходные данные.

Проверка КД

Токарная обработка, шлицы и пазы, нарезание зубьев, термообработка и шлифование по КД.

Маршрут

Производство в Ижевске, отправка готовых деталей по России.

Доставка

Проверяем согласованные размеры, биение и параметры зубчатого профиля.

Контроль

Фиксируем предмет заказа, стоимость, срок и условия поставки.

Договор

Исходные данные и требования

Зубчатый профиль

Модуль, число и тип зубьев, направление и угол наклона, ширина венца и степень точности.

Вал и посадки

Размеры ступеней, базы, посадочные шейки, шлицы, пазы, резьбы и допуски на биение.

Материал и финиш

Марка стали, твёрдость, термообработка, шероховатость и поверхности под шлифование.

Производственный маршрут

Механическая обработка

Токарные операции, пазы и шлицы, нарезание цилиндрических или конических зубьев выполняем по КД.

Финиш и контроль

Термообработку организуем по документации; после неё выполняем предусмотренное шлифование и контролируем согласованные параметры.

Фото работ

Производственные возможности вал-шестерён

Прямозубый вал

Конический вал

Ступенчатый вал

прямозубые и косозубые вал-шестерни; модуль цилиндрического зацепления — до 12

вал-шестерни с прямыми или круговыми коническими зубьями — после проверки документации и сопряжённой пары

ступенчатые валы с посадочными шейками, резьбами, шпоночными пазами и шлицами

Изготавливаем вал-шестерни для редукторов, приводов и промышленного оборудования по исходным данным заказчика:

Предельные габариты зависят от конфигурации вала, заготовки, оборудования и оснастки. Производство находится в Ижевске; принимаем заказы от 1 детали и отправляем готовые изделия по России.

Изготовление вал-шестерней по чертежам

Изготавливаем вал-шестерни по чертежам заказчика — от одной детали до партии. Это зубчатые валы, у которых венец и вал выполнены одной деталью. Можно заказать деталь полностью или нарезание зубьев на подготовленном вале после проверки документации и состояния заготовки. Для расчёта укажите параметры зубьев, размеры посадок, материал, термообработку и количество. Производство в Ижевске, отправка по России. Если требуется отдельное ответное колесо, смотрите изготовление шестерён и зубчатых колёс.

Какие вал-шестерни изготавливаем

Изготавливаем цилиндрические прямозубые и косозубые вал-шестерни, конические вал-шестерни с прямыми и круговыми зубьями, а также ступенчатые исполнения со шлицами, шпоночными пазами, резьбами и посадочными шейками. Геометрию зубьев и вала принимаем по КД. Возможность работы по образцу определяем после его осмотра и согласования необходимых измерений; при наличии желательно предоставить сопряжённое колесо.

Производственный цикл вал-шестерни

После проверки КД подбираем заготовку и выполняем токарную обработку ступеней, торцов, отверстий и резьб. Предусмотренные шпоночные пазы и шлицы формируем отдельными операциями. Цилиндрические зубья нарезаем зубофрезерованием по заданной геометрии; для конических зубьев согласуем параметры сопряжённой пары. Предусмотренную документацией термообработку включаем в производственный маршрут. После неё выполняем указанное в КД наружное круглое шлифование шеек и контролируем согласованные размеры, биение и зубчатый профиль.

Что проверяем перед запуском

Сверяем модуль, число и тип зубьев, направление и угол наклона зуба, ширину венца, степень точности и параметры исходного контура. По валу проверяем размеры ступеней, базы, посадки, шлицы, резьбы, биение и шероховатость. Отдельно согласуем материал, твёрдость, термообработку и поверхности под финишную обработку. Для конической вал-шестерни нужны данные сопряжённого колеса или всей пары.

Что прислать для расчёта

Пришлите чертёж с размерами и техническими требованиями, а при наличии — также 3D-модель через форму расчёта или на почту p568517@yandex.ru. Для расчёта нужны:

модуль, число зубьев, тип и направление зуба;
размеры ступеней, посадок, шлицев, пазов и резьб;
материал, термообработка, твёрдость и требования к шлифованию;
допуски на биение и шероховатость;
количество деталей и желаемый срок.

Если чертежа нет, приложите фотографии и основные размеры, укажите оборудование, в котором работает деталь. Они помогут предварительно оценить задачу; изготовление по изношенному образцу согласуем после осмотра и измерений. При наличии передайте сопряжённое колесо. До запуска согласуем геометрию зубьев, посадки и требования к термообработке.

Перед отправкой образца, сопряжённого колеса или готового вала согласуйте комплектность и способ передачи.

От чего зависят стоимость и срок

На расчёт влияют размеры и материал заготовки, число ступеней и установов, модуль, число зубьев и ширина зубчатого венца, тип зубчатого профиля, шлицы, пазы и резьбы, термообработка, требования к точности и шлифованию, количество и необходимость специальной оснастки. Если требуется только нарезание зубьев на готовом вале, приложите чертежи готовой детали и заготовки, фактические размеры баз, материал, сведения о выполненной термообработке и текущей твёрдости. До передачи заготовки согласуем установку и выход инструмента. После проверки исходных данных согласуем состав работ, цену с НДС и срок изготовления. Изготавливаем от 1 детали и партиями; готовые вал-шестерни отправляем из Ижевска по России.
