Зубонарезные работы

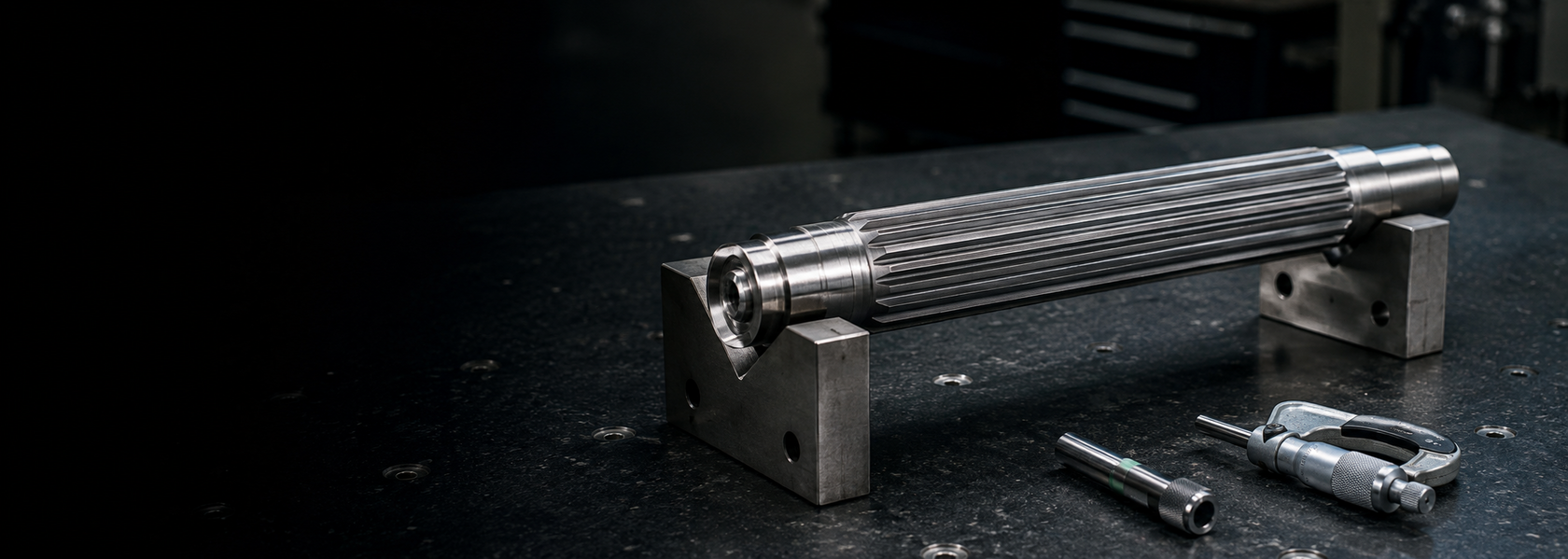

Нарезка шлицев и изготовление шлицевых валов
Нарезаем наружные и внутренние прямобочные шлицы на валах, втулках и других деталях по чертежам и образцам. Принимаем единичные заказы и небольшие партии.
Какие шлицевые детали изготавливаем
Для шлицевого соединения важно согласовать профиль, посадку и способ центрирования. Если нужны вал и ответная втулка, присылайте чертежи обеих деталей. Внутренние шлицы выполняем с применением зубодолбления; возможность обработки подтверждаем по геометрии детали.
Внутренние шлицы
Профиль в отверстии втулки, ступицы, муфты или другой детали.
Ответные пары
Вал и сопряжённая деталь с согласованным профилем и способом центрирования.
Детали по образцу
Рассматриваем восстановление шлицевой детали по фактическому образцу и данным об узле.
Единичные позиции
Изготавливаем ремонтные детали и замены снятых с производства позиций.
Небольшие партии
Согласуем единый технологический маршрут и контроль для всей партии.
Пример выполненной работы

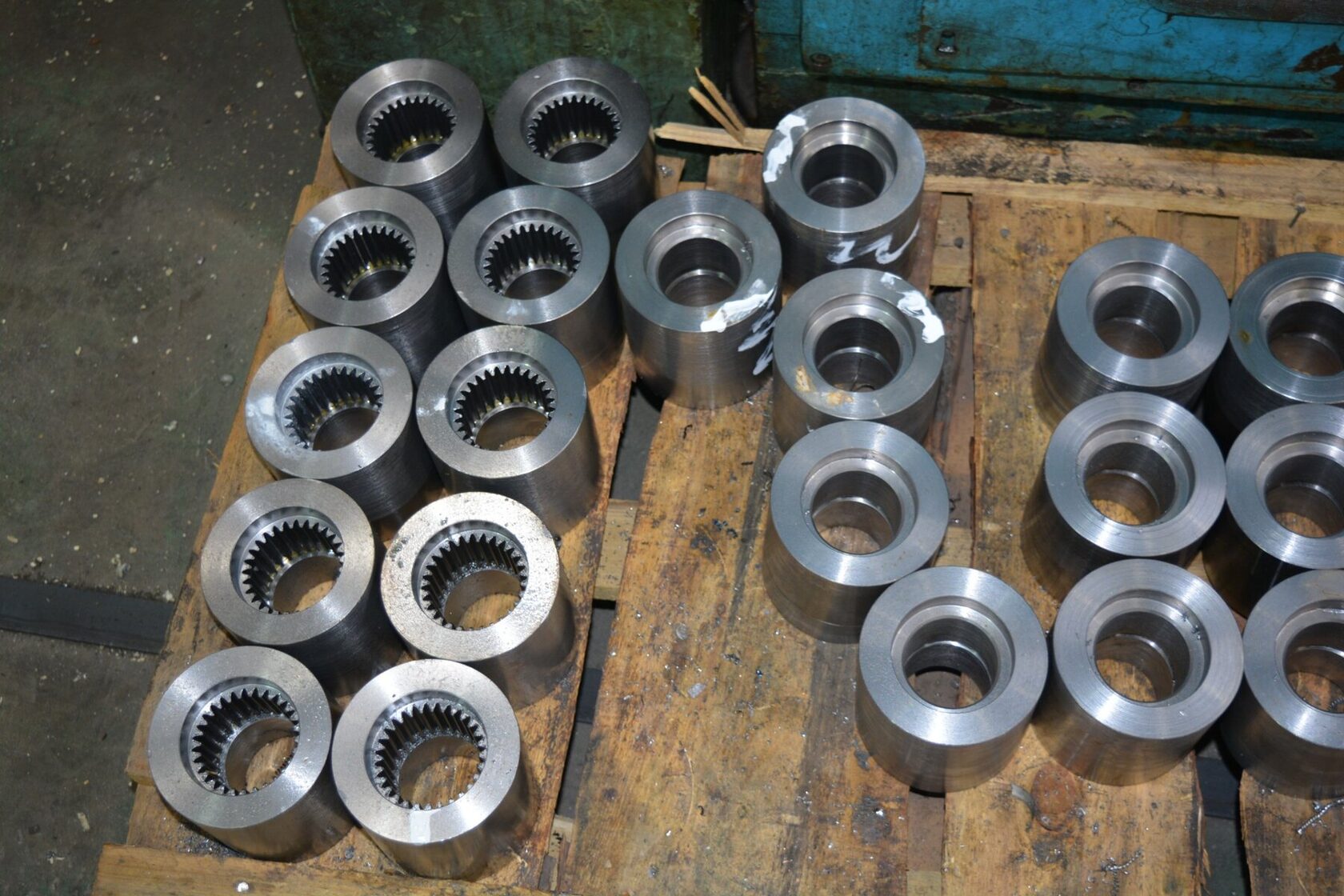

Партия втулок с внутренними шлицами
Для втулок выполнены токарная подготовка, зубодолбление внутренних шлицев и контроль. Материал, число шлицев и посадки — по конструкторской документации.
Для расчёта аналогичного соединения укажите профиль и число шлицев, посадку, материал и количество. Если нужна пара вал–втулка, приложите чертежи обеих деталей.
Смотреть пример в разделе «Наши работы»Что указать на чертеже
Для однозначного расчёта нужен полный профиль шлицевого соединения. Если части данных нет, приложите сборочный чертёж или образец и укажите назначение узла.
Укажите, требуется изготовить деталь целиком или нарезать шлицы на вашей заготовке. Для отдельной операции приложите чертёж заготовки, сведения о материале и выполненной термообработке, размерах баз и припусках. Возможность установки и состав работ согласуем до запуска.
- число шлицев;
- наружный и внутренний диаметры;
- ширина шлица и длина рабочей части;
- способ центрирования соединения;
- допуски, материал и термообработка;
- количество деталей.
Технологический маршрут
Проверка данных
Сверяем профиль, размеры, допуски и доступ инструмента.
Подготовка заготовки
Согласуем базовые поверхности и припуски под шлицевую операцию.
Нарезание профиля
Выбираем зубофрезерование или зубодолбление с учётом наружного либо внутреннего профиля.
Сопряжённые операции
При необходимости выполняем другие согласованные операции обработки.
Контроль
Проверяем размеры и параметры, указанные в документации заказчика.

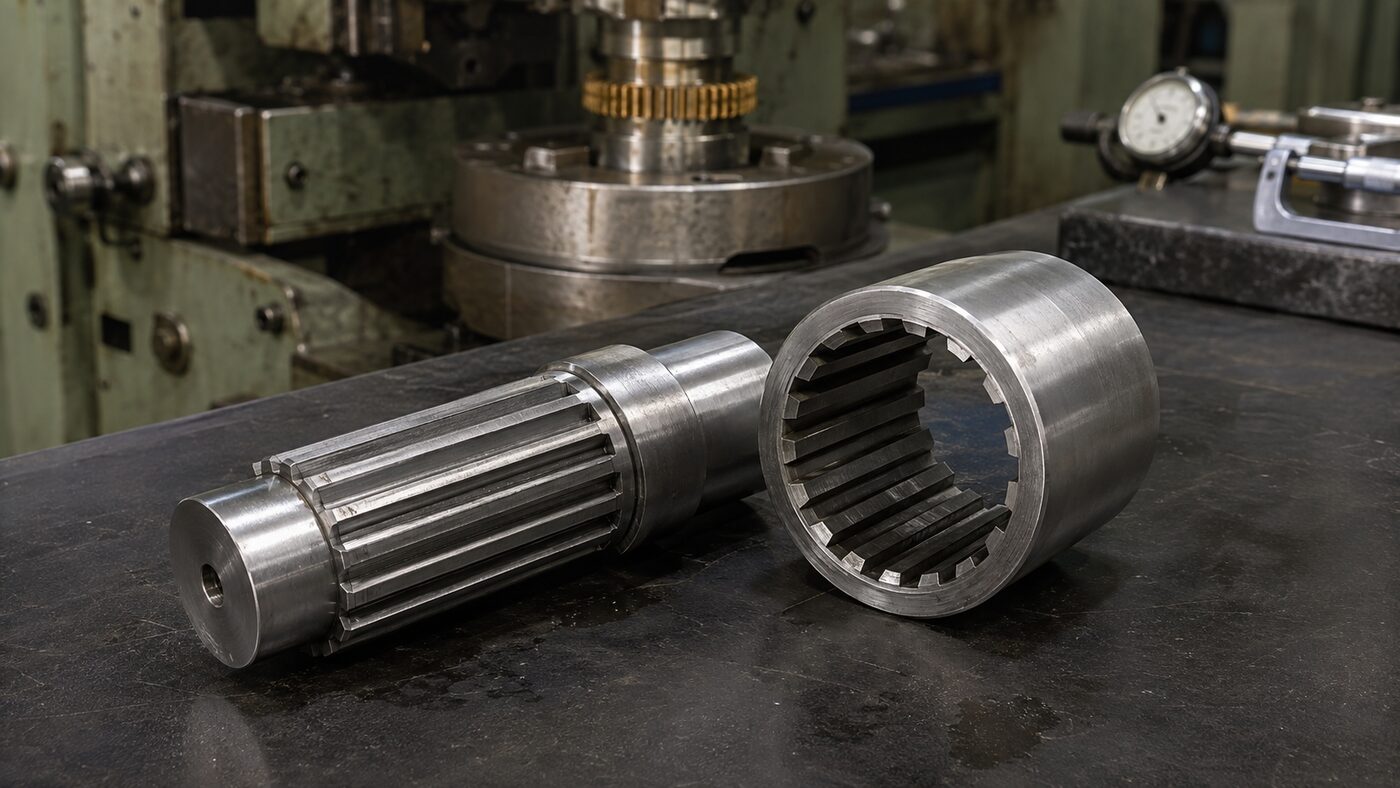

Наружные и внутренние шлицы — разные задачи
Наружный профиль
Формируется на цилиндрической поверхности вала. При оценке важны выход инструмента, бурты, соседние ступени и длина шлицев.
Внутренний профиль
Нарезается в отверстии. Важны диаметр прохода, глубина, наличие глухого участка и место для выхода инструмента.
Сопряжение
Посадка определяется документацией. Если заказываются обе детали, параметры пары проверяем как единый комплект исходных данных.
Частые вопросы
Нарезаете внутренние шлицы?
Да, рассматриваем внутренние прямобочные шлицы в отверстиях деталей. Возможность обработки зависит от геометрии, глубины и доступа инструмента.
Можно изготовить шлицевой вал по образцу?
Да, после оценки образца и назначения узла. Для точного воспроизведения желательно предоставить ответную деталь или сведения о посадке.
Чем шлицы отличаются от зубьев шестерни?
Шлицы образуют соединение вала и ступицы для передачи момента и центрирования. Зубья шестерни работают в зацеплении с другим колесом; для них действует отдельный набор параметров.
Можно заказать одну деталь?
Да, принимаем единичные заказы. Срок и расчёт определяются после проверки чертежа или образца.
Рассчитаем нарезку шлицев
Пришлите чертёж или фотографии образца. Укажите число шлицев, основные диаметры, длину профиля, материал и количество.
