Зубодолбление внутренних зубьев

ООО «Эвольвент» выполняет зубодолбёжные работы на производстве в Ижевске. На колёсах, венцах и обоймах формируем внутренние прямые эвольвентные зубья по чертежам заказчика. Работаем от 1 детали: принимаем подготовленные заготовки для нарезки зубьев и заказы на полное изготовление. Отправляем продукцию по России. До определения цены оцениваем геометрию зацепления, марку материала и его твёрдость, размеры внутренней полости и предусмотренный выход долбяка.

Внутреннее зацеплениеПрямые эвольвентные зубья зубодолблением
По чертежу или образцуПроверяем геометрию и технологичность до запуска
От 1 деталиЕдиничные заказы и небольшие партии

Какие детали изготавливаем зубодолблением

Зубодолбление применяем для внутренних эвольвентных зубьев и, при подходящей геометрии, наружных прямозубых венцов. Для наружных цилиндрических зубьев также выполняем зубофрезерование. Способ обработки выбираем по профилю, доступу инструмента и требованиям чертежа.

Колёса с внутренними зубьями

Цилиндрические зубчатые колёса внутреннего зацепления по параметрам чертежа.

Зубчатые венцы и обоймы

Детали кольцевой формы с внутренним зубчатым профилем для приводов и механизмов.

Втулки и элементы муфт

Детали с внутренними зубьями, когда профиль задан как эвольвентное зацепление.

Ремонтные детали

Изготовление новых деталей взамен снятых с производства позиций по чертежу или пригодному для измерения образцу.

Наружные прямые зубья

При подходящей геометрии зубодолбление применяем и для наружного прямозубого венца.

Комплект деталей узла

Согласуем токарную подготовку, зубообработку, термообработку и последующие операции.

Смежная работа: зубодолбление внутренних шлицев

Партия изготовленных втулок с внутренними шлицами — ООО «Эвольвент»
Фото партии из раздела «Наши работы»

Партия втулок с внутренними шлицами

Для втулок выполнили токарную подготовку, зубодолбление внутренних шлицев и контроль. Материал, число шлицев и посадки заданы конструкторской документацией.

Этот пример относится к шлицевому соединению. Внутреннее зубчатое зацепление отличается назначением и требованиями к профилю; возможность обработки проверяем по чертежу конкретной детали.

Смотреть партию втулок в портфолио

Нарезка внутренних и наружных шлицев

Что нужно указать для расчёта

Для внутреннего зацепления особенно важны размеры полости и свободное место для рабочего хода долбяка. Лучше прислать полный чертёж детали, а не только параметры зубчатого венца.

  • модуль, количество зубьев и исходный угол профиля;
  • величина коррекции профиля при её наличии;
  • ширина зубчатого венца и внутренние диаметры;
  • размер до уступа и место для выхода инструмента;
  • степень точности, допуски и контрольные размеры;
  • марка материала, выполненная и требуемая термообработка, фактическая и заданная твёрдость; при поверхностном упрочнении — глубина слоя;
  • размер серии и степень готовности исходной заготовки.

Как проверяем внутренний прямой венец перед зубодолблением

Возможность зубодолбления внутренних зубьев подтверждаем по полному чертежу детали. Проверка идёт от профиля зацепления к проходу инструмента, состоянию заготовки и требованиям контроля.

  1. Определяем профиль. Сверяем модуль, число зубьев, исходный угол и коррекцию с обозначением внутреннего эвольвентного зацепления. Если задано шлицевое соединение, рассматриваем его по отдельным требованиям документации.
  2. Проверяем проход долбяка. По разрезу детали сопоставляем ширину венца, внутренние диаметры, глубину полости, уступы и свободный выход инструмента. Для глухой полости нужен размер до дна; одного вида венца сверху недостаточно.
  3. Согласуем заготовку и базы. Для отдельной операции уточняем, какие поверхности уже обработаны, фактическую твёрдость и припуски. Для полного изготовления определяем подготовку отверстия и торцов до зубообработки.
  4. Фиксируем, что контролировать. Сопоставляем контрольные размеры зубьев с базами, требованиями к положению венца и предусмотренной термообработкой. Недостающие размеры или противоречия в документах уточняем до подтверждения состава работ.

Смежный пример операции — зубодолбление внутренних шлицев партии втулок. Это шлицевое соединение; фотокейс не является примером внутреннего зубчатого колеса.

Как проходит изготовление внутренних зубьев

Анализ документации

Для внутреннего венца сопоставляем модуль, число зубьев, степень точности и положение профиля относительно отверстия и торца.

Проверка технологичности

Оцениваем внутренний диаметр, ширину венца, уступы, выход инструмента и доступный долбяк.

Подготовка заготовки

Формируем отверстие и технологические базы с припусками по согласованному маршруту.

Зубодолбление

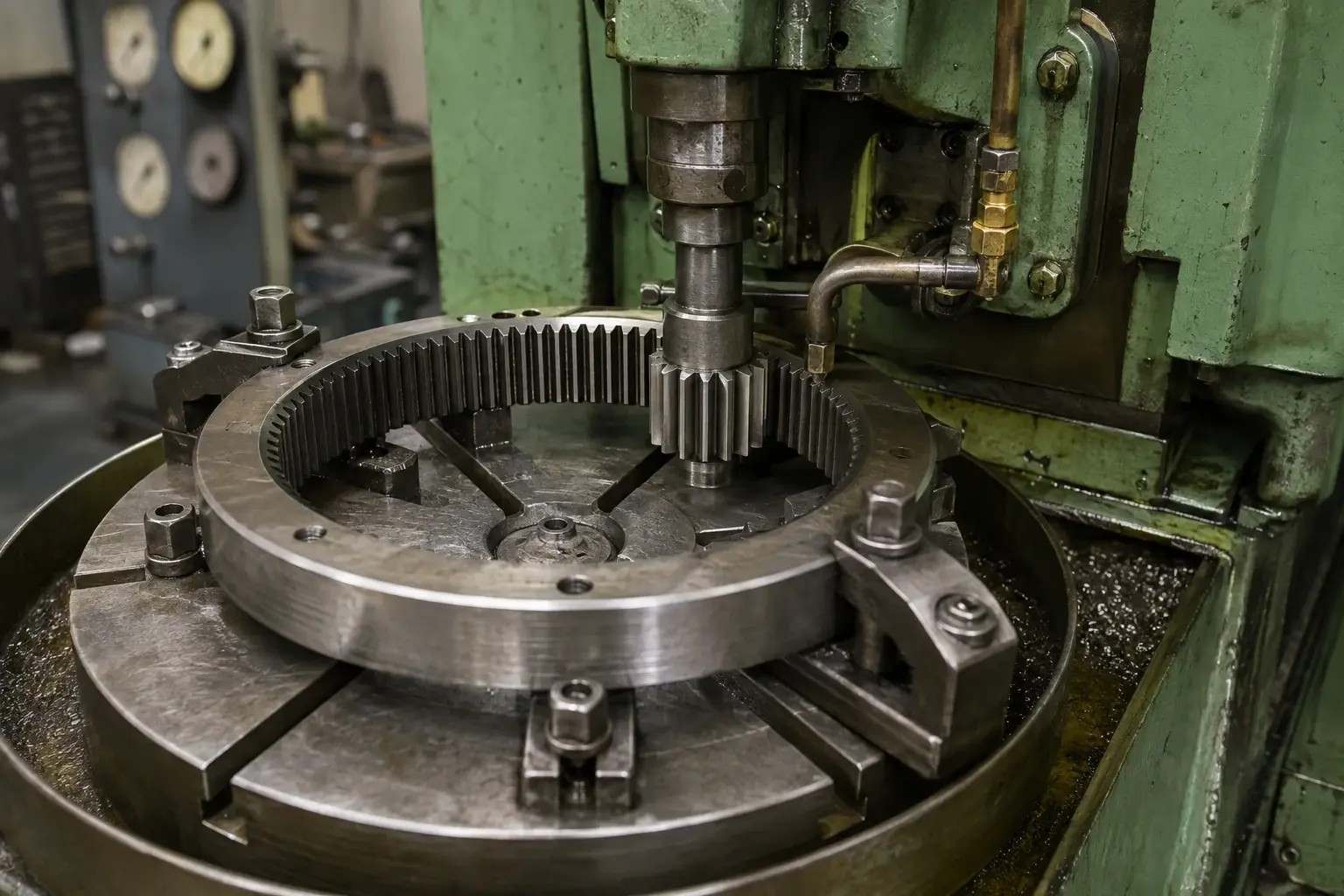

Нарезаем внутренние прямые эвольвентные зубья методом обкатки на зубодолбёжном станке 5140. Возможность обработки подтверждаем по чертежу и доступному долбяку.

Контроль

Проверяем геометрию, контрольные размеры и требования чертежа.

Последующие операции

Для внутренних зубьев отдельно согласуем упрочнение и чистовую доводку посадочных баз.

Что влияет на возможность изготовления

Выход долбяка

Для рабочего и холостого хода нужен свободный участок. Уступ сразу за венцом может ограничить обработку.

Модуль и диаметр

Сочетание модуля, числа зубьев и внутреннего диаметра определяет выбор инструмента.

Материал и твёрдость

Зубья обычно формируют до окончательной термообработки; маршрут согласуем по документации.

Точность заготовки

Как задать положение внутреннего венца относительно посадок? Укажите на чертеже базовые поверхности и требования к соосности или биению. Допуск на диаметр отверстия сам по себе не задаёт положение зубчатого профиля; эти требования учитываем при подготовке баз и установке детали.

Глухая полость

При ограниченной глубине важно заранее проверить ход инструмента и конструкцию дна отверстия.

Тип профиля

Эвольвентные внутренние зубья и прямобочные шлицы требуют разных исходных данных и инструмента.

Вопросы о зубодолблении внутренних зубьев

Нарезаете внутренние зубья на заготовках заказчика?

Да, если заготовка подходит для зубодолбления. ООО «Эвольвент» проверяет чертёж, размеры отверстия, ширину внутреннего венца, расстояние до уступа, материал и известную фактическую твёрдость. Технологические базы, припуски и место для рабочего и холостого хода долбяка согласуем до передачи заготовок.

От чего зависит стоимость зубодолбления?

На цену влияют модуль и число зубьев, размеры и глубина внутреннего венца, материал, твёрдость, требования к точности, доступный инструмент, наладка и количество деталей. Укажите, нужна деталь целиком или только нарезка зубьев. После проверки сообщим состав работ, стоимость с НДС и срок изготовления.

Можно заказать зубодолбление одной детали?

Да, принимаем заказы на зубодолбление от одной детали после проверки технологичности. Пришлите чертёж с параметрами внутреннего венца и размерами полости для хода долбяка. Если есть только образец, сначала согласуем его передачу и проверим, достаточно ли данных для восстановления геометрии.

Можно изготовить внутренние зубья по образцу?

Можно рассмотреть такую работу. Сначала измеряем образец и проверяем, достаточно ли данных для восстановления геометрии; при необходимости подготавливается чертёж. До отправки согласуйте возможность работы, способ доставки и получателя через порядок передачи образца.

Внутренние зубья и внутренние шлицы — это одно и то же?

Внутреннее зубчатое зацепление и шлицевое соединение различаются назначением и требованиями чертежа. Для выбора обработки нужны обозначение профиля, размеры и посадки. Прямобочные шлицы рассматриваем в разделе нарезки шлицев.

Можно нарезать внутренние зубья в глухой полости?

Возможность зубодолбления в глухой полости проверяем по разрезу детали. Долбяку нужно место для рабочего и холостого хода. Пришлите глубину полости, ширину венца, расстояние до дна или уступа и размеры участка для выхода инструмента. Наличие внутреннего отверстия само по себе не подтверждает возможность обработки.

Можно ли изготовить внутренний зубчатый профиль, если долбяк не проходит?

Если профиль сквозной, а материал заготовки электропроводный, можем рассмотреть проволочную электроэрозионную резку. Для оценки пришлите чертёж или контур, укажите толщину заготовки и допуски. Способ обработки согласуем после проверки геометрии.

Что прислать для расчёта цены зубодолбления?

Для расчёта цены и срока зубодолбления нужны чертёж готовой детали, модуль, число зубьев, угол профиля, ширина венца, диаметры, точность и количество. Укажите материал, фактическую твёрдость заготовки, требуемую термообработку и состав заказа: изготовление целиком или только нарезка зубьев. Приложите разрез с размерами полости, уступов и участка для выхода долбяка.

Рассчитаем зубодолбёжные работы

Отправьте чертёж и количество деталей, укажите, требуется изготовление полностью или только зубодолбление вашей заготовки. Для внутреннего профиля нужны размеры полости и уступов, материал и твёрдость. Проверим возможность обработки и подготовим расчёт с НДС. Если есть только образец, сначала согласуем его передачу для измерения.
