Конические пары на заказ
Изготавливаем конические пары комплектом — шестерню и колесо — по чертежам или образцам заказчика. Прямой и круговой зуб, от 1 комплекта; параметры зацепления проверяем до расчёта.
Виды и их
применения
Конические шестерни имеют различные виды, отличаются они по форме линий зубьев, с прямыми, с криволинейными, с тангенциальными, с круговыми зубьями. Применяются конические зубчатые передачи в машинах для движения механизма, где требуется передать вращение с одного вала на другой, оси которых пересекаются.
Метод
изготовления
Изготовление конических зубчатых колес выполняется методом обкатки и врезания. Метод обкатки применяется при чистовом и черновом нарезании зубчатых колес с углом начального конуса менее 50°, а также при чистовом нарезании всех обкатных передач. Метод врезания применяется при черновом нарезании зубчатых колес с углом начального конуса более 50°, а так же при нарезании ведомых колес полуобкатных передач.
Параметры станка для нарезания конических шестерен с круговым зубом:
Наибольший диаметр обрабатываемого изделия
800 мм
Наибольший внешний окружной модуль
20 мм
Наибольшая внешняя высота зуба
36 мм
Наибольшее среднее конусное расстояние
360 мм
Наибольшая ширина зубчатого венца
125 мм
Наименьший угол делительного конуса
° 5
Число зубьев изделия
5-150
Параметры станка для нарезания конических шестерен с прямым зубом:
Наибольший диаметр обрабатываемого изделия
500 мм
Наибольший внешний окружной модуль
10 мм
Наибольшая внешняя высота зуба
22 мм
Наибольшее среднее конусное расстояние
250 мм
Наибольшая ширина зубчатого венца
80 мм
Наименьший угол делительного конуса
° 5
Число зубьев изделия
10-150

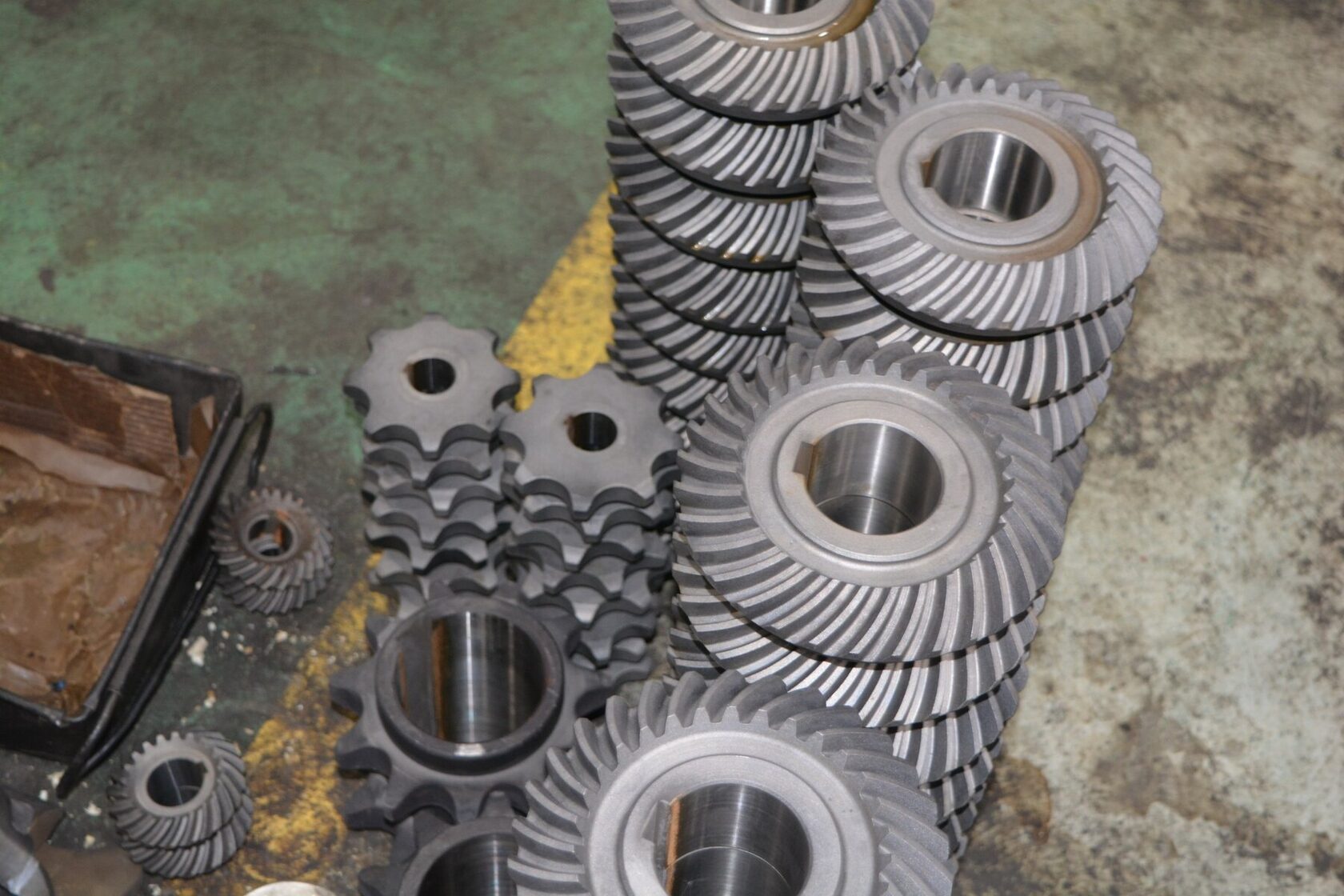

ООО «Эвольвент» изготавливает конические пары по чертежам и образцам заказчика: с прямым и круговым зубом, единично и партиями. Производство находится в Ижевске, готовые детали отправляем по России. Для расчёта нужны чертежи шестерни и колеса, количество, материал, термообработка и требования к точности и пятну контакта.
Что учитываем при изготовлении конической пары
Конические шестерня и колесо работают парой, поэтому перед запуском проверяем число зубьев, модуль, углы конусов, направление спирали, ширину венца и исходное взаимное положение деталей. Для кругового зуба отдельно согласуем внешнюю высоту зуба и требования к пятну контакта. После нарезания контролируем параметры, указанные в чертеже, и при необходимости выполняем подгонку пары.
Какие конические передачи изготавливаем

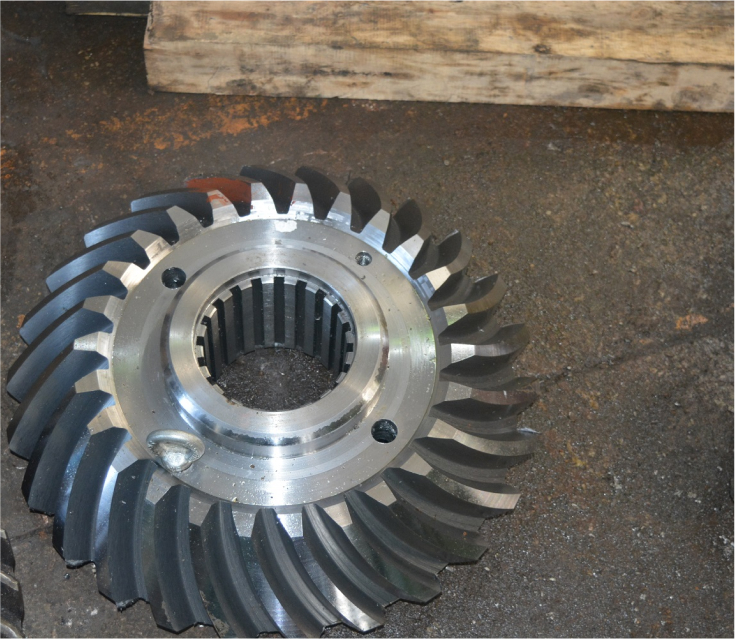

Изготавливаем конические пары с прямым и круговым зубом, шестерни и колёса по комплекту чертежей, а также детали по образцу изношенного узла. Отдельную шестерню или колесо берём в работу, если в документации указаны данные сопряжённой пары; при их отсутствии просим обе детали либо полный комплект размеров. Заказы — от 1 детали или пары; предельные диаметр, модуль и ширина венца зависят от типа зуба и выбранного станка.
Материалы и термообработка
Материал, твёрдость, припуски и термообработку принимаем по чертежу или согласуем до расчёта. Чаще всего работаем с конструкционными и легированными сталями. Выполняем токарные и фрезерные операции, отверстия, шпоночные пазы и шлицы; цементацию, улучшение, нормализацию или ТВЧ организуем через профильных партнёров. После термообработки учитываем требуемые финишные операции и контроль сопрягаемых поверхностей.
Контроль конической пары
Контролируем согласованные размеры заготовок и готовых деталей, число зубьев, ширину венца и параметры, указанные в чертеже. Для пар с круговым зубом после нарезания оцениваем контакт и при необходимости выполняем подгонку. Перед отгрузкой сверяем комплектность и маркировку пары. Работаем от 1 комплекта и с серийными партиями.
Как рассчитать стоимость конической передачи
Прикрепите чертежи шестерни и колеса либо фотографии пары с основными размерами. Для расчёта укажите количество, материал, термообработку и требования к точности. Стоимость зависит от типа зуба, модуля, числа зубьев, диаметра, ширины венца и объёма последующей мехобработки. Производство находится в Ижевске; готовые детали доставляем по России.
